Jadro rotora elektromotora

HAWEN je etablovaným dodávateľom jadra rotora elektromotora a pokročilých zostáv rotačného pohonu. Vďaka dvadsaťročným výrobným skúsenostiam spracovávame komponenty z uhlíkovej ocele 20# a legovanej ocele 42CrMo. Automatizované výrobné centrum používa pokročilé čistiace a pasivačné úpravy, aby sa zabezpečila dlhodobá odolnosť voči opotrebovaniu a štrukturálna integrita naprieč rôznymi priemyselnými systémami s vysokým zaťažením.

Rotačná účinnosť v elektromechanických systémoch

Moderná priemyselná automatizácia vo veľkej miere závisí od nepretržitej účinnosti rotačných pohonov. V rámci týchto energetických systémov určuje integrácia optimalizovaného jadra rotora elektromotora celkovú účinnosť zostavy pohonu znížením elektromagnetických strát a zabezpečením rýchlej odozvy krútiaceho momentu. Vysokorýchlostné automatizačné zariadenia, robotické spoje a elektrické hnacie ústrojenstvo vyžadujú rotačné komponenty navrhnuté tak, aby minimalizovali zotrvačnosť a zároveň maximalizovali hustotu magnetického toku.

Na udržanie prísnych požiadaviek nepretržitých priemyselných zmien musia rotačné jednotky zabrániť hromadeniu vírivých prúdov a zmierniť nadmerný tepelný nárast. Využitie vysoko vodivých surovín spracovaných do presných geometrických tvarov zaisťuje, že elektrický pohon beží na svojej špičkovej termodynamickej hranici. Táto mechanická stabilita priamo ovplyvňuje výstupný výkon, presnosť polohy a prevádzkovú životnosť automatizovaných výrobných strojov.

Robotická ochrana kĺbov a dynamika

Priemyselné robotické spoje vyžadujú kompaktné servopohony s vysokým krútiacim momentom, ktoré dokážu vykonávať rýchle cykly štart-stop bez chýb pri polohovaní. Vnútorné rotačné zostavy sú navrhnuté tak, aby odolali silnému torznému namáhaniu pri zachovaní presnej sústrednosti. Znížením radiálneho hádzania rotačné komponenty zabraňujú mikroskopickým posunom, ktoré vedú k opotrebovaniu ozubených kolies a mechanickému zlyhaniu počas miliónov cyklov.

Integrácia aerodynamickej výroby energie

Vo veterných a parných turbínach pracujú ťažké rotačné časti v nepredvídateľnom vonkajšom prostredí, ktoré je vystavené meniacim sa mechanickým zaťaženiam. Tieto systémy využívajú špecializované konfigurácie, ako sú otvorené šikmé štrbiny a špeciálne ventilačné štrbinové dosky, aby sa zabezpečilo rýchle rozptýlenie tepla. Efektívny tepelný manažment chráni navinuté medené zostavy a zaisťuje stabilnú dodávku energie späť do rozvodnej siete.

Nové energetické trakčné systémy

Trakčné motory pre elektrické a hybridné hnacie ústrojenstvo vyžadujú extrémne vysokú hustotu výkonu na optimalizáciu dojazdu a zrýchlenia vozidla. Vnútorné rotačné prvky musia pracovať pri vysokých rýchlostiach otáčania, ktoré často presahujú 15 000 ot./min. Dosiahnutie konzistentného výkonu pri týchto rýchlostiach si vyžaduje prísnu kontrolu kvality počas výroby, aby sa zabezpečilo, že sa suroviny nedeformujú extrémnymi odstredivými silami.

Pokročilé metalurgické vlastnosti pre vysokonapäťové operácie

Výber správneho materiálu je životne dôležitý, aby zodpovedal mechanickým a elektrickým požiadavkám koncovej aplikácie. Metalurgické charakteristiky ocelí určujú medzu klzu, odolnosť proti únave a jednoduchosť obrábania každého komponentu.

Nízkouhlíková konštrukčná oceľ (20# uhlíková oceľ)

Táto konštrukčná oceľ poskytuje vynikajúcu zvárateľnosť a ťažnosť, vďaka čomu je ideálna pre štandardné mechanické zostavy. Vyznačuje sa stabilnou magnetickou permeabilitou, ktorá pomáha znižovať straty v jadre v štandardných aplikáciách motora. Komponenty vyrobené z tejto triedy sú vysoko prispôsobiteľné a ľahko sa prispôsobujú špecializovaným dizajnom vyžadujúcim vysokú presnosť pri hromadnej výrobe.

Mimoriadne pevná chróm-molybdénová oceľ (42CrMo legovaná oceľ)

Pre aplikácie, kde je prvoradá mechanická záťaž a odolnosť proti nárazu, táto legovaná oceľ poskytuje výnimočný výkon. Vykazuje vysokú kaliteľnosť a nevykazuje žiadnu popúšťaciu krehkosť, čo mu umožňuje udržať si vysoké limity únavy. Chemická konštrukcia obsahuje chróm a molybdén, čo zaisťuje hlboké vytvrdenie počas tepelného spracovania a vynikajúcu húževnatosť pri nízkych teplotách pri rázovom zaťažení.

Vlastnosti stredne uhlíkovej ocele (45# uhlíková oceľ)

Táto stredne uhlíková štruktúrna trieda obsahuje 0,42 % až 0,50 % uhlíka s hustotou 7,85 g/cm³. Zloženie obsahuje 0,50 % až 0,80 % mangánu a 0,17 % až 0,37 % kremíka, s prísne kontrolovanými nečistotami. Ponúka vynikajúce komplexné mechanické vlastnosti s pevnosťou v ťahu ≥600 MPa a medzou klzu ≥355 MPa. Dodatočné kalenie pri 840 °C a popúšťanie medzi 560 °C a 600 °C optimalizuje tvrdosť na HRC 22-34.

Verifikácia rozmerov a geometrické zarovnanie

Aby sa zabránilo mechanickým vibráciám a vysokofrekvenčnému hluku v rotujúcich strojoch, komponenty musia dodržiavať prísne rozmerové hranice. Dokonca aj malé odchýlky geometrie môžu vytvoriť asymetrický magnetický ťah, čo spôsobí rýchle opotrebovanie ložísk a katastrofické zlyhanie zariadenia. Počas vysokorýchlostnej prevádzky zachovanie sústrednosti jadra rotora elektromotora zabraňuje škodlivým vibráciám a zaisťuje hladký prenos rotačnej energie.

Vysoko presné automatizované výrobné zariadenia zaisťujú konzistentnú kontrolu rozmerov počas veľkosériovej výroby. Kritické parametre, ako je tolerancia vnútorného otvoru, sú striktne dodržané na ≤0,005 mm. Štandardizáciou týchto úzkych tolerancií sa hotové zostavy hladko integrujú na hriadele motora bez potreby manuálneho nastavovania počas finálnej montážnej fázy.

Komplexná metrológia a kontrola kvality

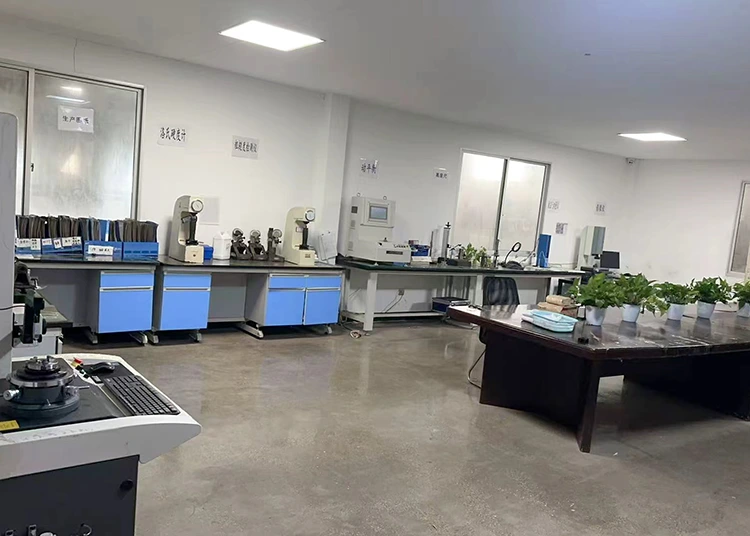

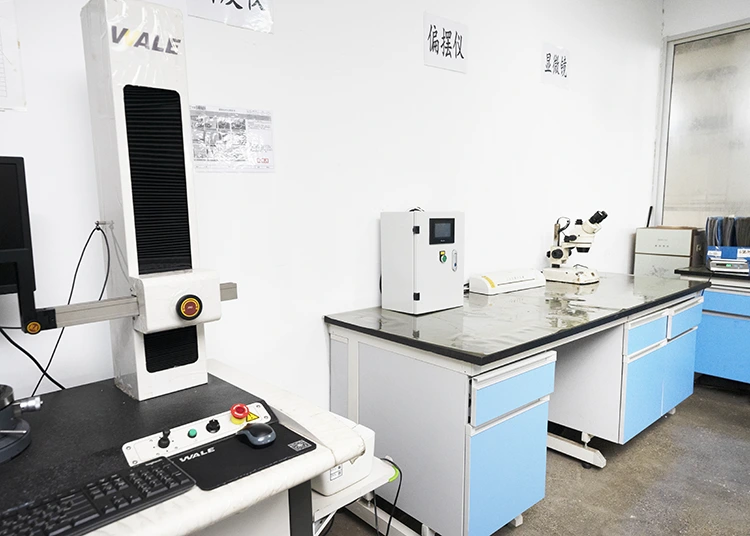

Zabezpečenie kvality je udržiavané prostredníctvom pokročilých metrologických nástrojov umiestnených priamo na výrobnej úrovni. Súradnicové meracie stroje (CMM) overujú viacosové súradnice, zatiaľ čo špecializované testery kruhovitosti a prístroje na meranie profilu vyhodnocujú kruhovú konzistenciu vnútorného a vonkajšieho priemeru. Statistical Process Control (SPC) sa používa na monitorovanie výrobných trendov v reálnom čase, čím sa predchádza rozmerovému posunu skôr, ako prekročí technické limity.

Výber surovín a ekologická výroba

Základom kontroly kvality je získavanie konzistentných, vysoko kvalitných surovín. Výrobný závod využíva ekologickú nízkouhlíkovú samoreznú oceľ 1215 pre určené projekty na zníženie stôp nebezpečných látok a zároveň zlepšenie opracovateľnosti. Všetky materiály sú v súlade s medzinárodnými normami RoHS a REACH a sú podporené overenými analytickými laboratórnymi správami.

Protokoly povrchovej úpravy pre extrémne prostredia

Rotačné oceľové diely často pracujú v náročných priemyselných prostrediach, kde vystavenie vlhkosti, rezným kvapalinám a časticiam vo vzduchu môže urýchliť oxidáciu. Na nechránených povrchoch sa rýchlo vytvorí hrdza, čo ohrozuje mechanické uchytenie a uvoľňuje kovové nečistoty do krytu motora.

Aby sa zabránilo týmto problémom, výrobný závod využíva plne automatizovaný, bezdotykový proces čistenia a pasivácie. Použitím dopravníkového umývacieho systému integrovaného s vysoko účinnou sušiacou linkou sa produkty čistia, ošetrujú a balia bez manuálneho kontaktu. Tým sa zabráni kontaminácii kožným mazom, zníži sa riziko poškriabania fyzickým nárazom a diely sa do montážneho závodu dostanú v pôvodnom stave, pripravené na inštaláciu.

Rôzne možnosti prispôsobenia povlaku

Zatiaľ čo štandardná chemická pasivácia chráni komponenty za typických skladových a montážnych podmienok, špecializované prostredia môžu vyžadovať vylepšené bariéry. Zariadenie poskytuje rôzne prispôsobené možnosti konečnej úpravy na splnenie špecifických požiadaviek, vrátane štandardného galvanického pokovovania, zinkovania, niklovania a plne automatizovaných úprav čiernym oxidom, ktoré zlepšujú odolnosť proti korózii bez zmeny kritických fyzikálnych rozmerov.

Výrobné možnosti a technické špecifikácie

V tabuľke nižšie sú zhrnuté technické špecifikácie našich štandardných presne opracovaných jadrových produktov:

Prečo si vybrať nás

Partnerstvo so skúseným výrobným závodom zaisťuje, že vaše výrobné linky budú naďalej zásobované vysoko konzistentnými mechanickými komponentmi testovanými na kvalitu. Naša infraštruktúra je optimalizovaná tak, aby poskytovala dlhodobú hodnotu a spoľahlivosť:

• Plne automatizovaná infraštruktúra:Továreň prevádzkuje 10 plne automatizovaných výrobných liniek doplnených o integrované čistenie povrchov a automatizovanú linku na čierny oxid. To minimalizuje chyby manuálneho spracovania a zaručuje vysokú opakovateľnosť v rámci veľkoobjemových výrobných sérií.
• Značný priestor vo výrobe:S celkovou mesačnou kapacitou približne 5 miliónov jednotiek a súčasnými mesačnými dodávkami 3 až 4 miliónov jednotiek si zariadenie udržiava 40 % až 60 % kapacitnú rezervu, aby pohodlne podporovalo rýchle škálovanie projektov a náhle zmeny v dopyte.
• Globálne skúsenosti v oblasti automobilového priemyslu a spotrebičov:Výrobný tím udržiava dlhodobé strategické partnerstvá so svetovými výrobcami motorov vrátane Nidec, Midea, Gree, LG, Huilu a Wolong, čo dokazuje našu schopnosť splniť prísne normy kvality.
• Prísny audit kvality a životného prostredia:Kontrola kvality začína pri získavaní surovín, čím sa dosiahne stabilná 99,995% úspešnosť procesu. Všetky zásielky prechádzajú pred opustením zariadenia 100% kontrolou a sú plne v súlade s environmentálnymi smernicami EÚ RoHS a REACH.

Často kladené otázky

Aké konštrukčné konfigurácie možno prispôsobiť pre jadro rotora elektromotora?

Poskytujeme úplné prispôsobenie podľa poskytnutých technických výkresov. Náš inžiniersky tím môže upraviť rozmery, profily vnútorných otvorov, geometriu drážok a špecifikácie surovín – ako napríklad použitie 20# uhlíkovej ocele, 42CrMo legovanej ocele alebo 45# uhlíkovej ocele – aby zodpovedali špecifickým elektromechanickým parametrom.

Ako proces bezdotykovej pasivácie zabraňuje hrdzi?

Bezdotyková linka povrchovej úpravy vedie komponenty cez automatizované chemické čistenie a pasivačné kúpele pred ich sušením v uzavretej teplovzdušnej komore. Eliminácia ručného kontaktu zabraňuje oxidácii spôsobenej potením a zaručuje, že diely zostanú pred inštaláciou bez hrdze.

Aké skúšobné protokoly sa používajú na zabezpečenie presnosti vnútorného otvoru?

Každá dávka sa kontroluje pomocou súradnicových meracích strojov (CMM) a vysoko presných testerov kruhovitosti. Prísne kontrolujeme valcovitosť vývrtu na ≤ 0,01 mm pre naše štandardné 20# jednotky z uhlíkovej ocele, čo presahuje typickú priemyselnú normu ≤ 0,015 mm.

Sú suroviny v súlade s medzinárodnými environmentálnymi smernicami?

áno. Všetky suroviny, vrátane 1215 nízkouhlíkovej samoreznej ocele a rôznych druhov zliatin, prechádzajú prísnym chemickým testovaním. Každá dodaná šarža je podporená oficiálnymi certifikátmi zhody REACH a RoHS.

Ako továreň zvláda náhly nárast objemu výroby?

Náš výrobný závod v provincii Zhejiang si udržiava aktívnu kapacitnú rezervu až 2 milióny jednotiek mesačne. To nám umožňuje škálovať výrobu a upravovať plány expedície bez ovplyvnenia dodacích lehôt alebo konzistencie produktu.

Vedenie v oblasti presnosti a výroby

S viac ako dvoma desaťročiami špecializovaných skúseností v oblasti presného mechanického spracovania, výrobné zariadenie naďalej dodáva spoľahlivé inžinierske riešenia pre náročné priemyselné prostredia. Riadením každej fázy procesu – od metalurgickej kontroly a CNC automatizovaného obrábania až po bezdotykovú chemickú pasiváciu – zaisťujeme, že každý rotačný komponent spĺňa vysoké štandardy výkonu. DôveraHAWENposkytnúť presnosť, kapacitu a konzistenciu potrebnú na napájanie vašej ďalšej generácie vysoko účinných motorových systémov.
