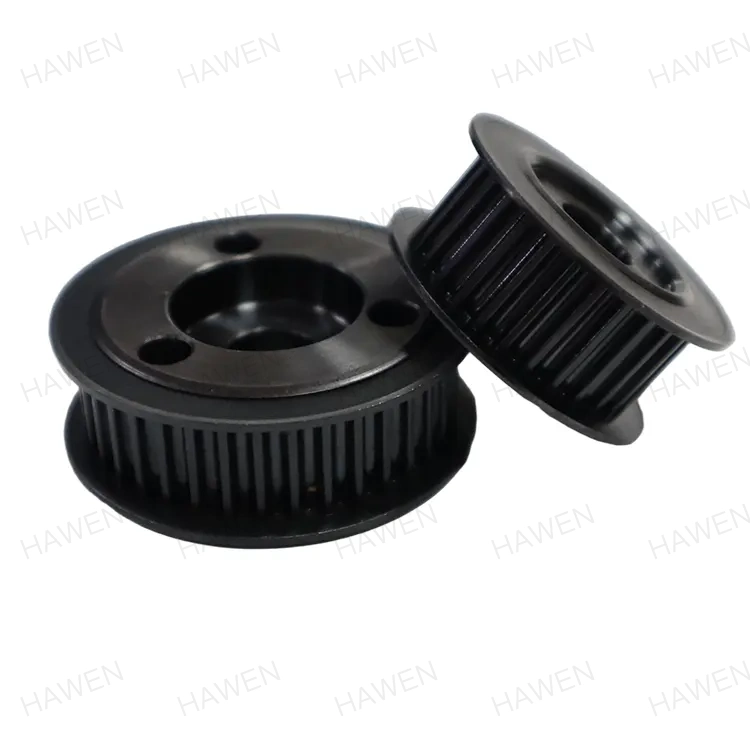

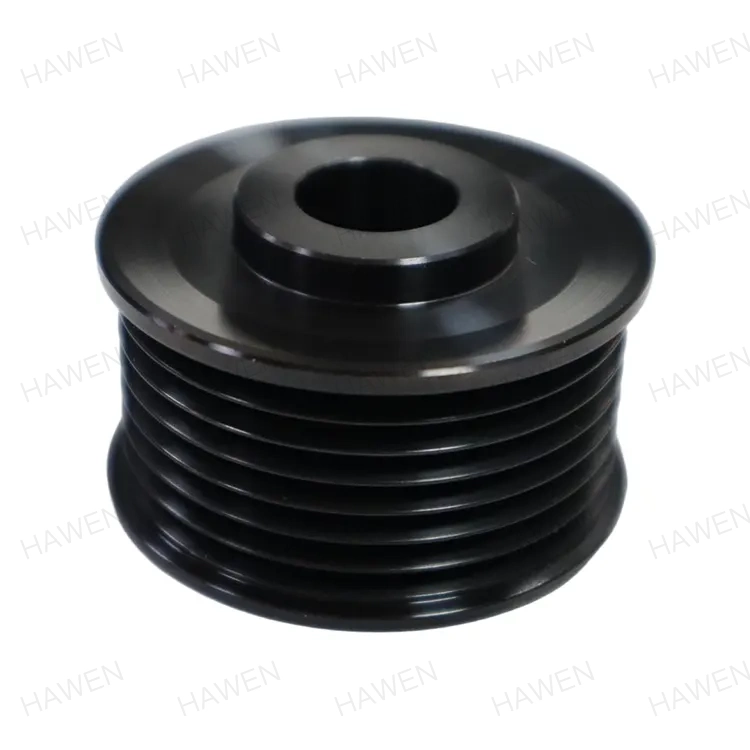

Nudná na veľkosť rozvodovej kladky

HAWEN je high-tech výrobca a globálny dodávateľ špecializujúci sa na rad rozvodových kladok Bored to Size. Postavený pre 3C testovanie, CNC nástroje a solárne sledovanie, každý komponent sa vyznačuje hladkým záberom zubov, nízkou hlučnosťou a prísnym dodržiavaním ROHS/REACH. S podporou 120 CNC jednotiek, certifikáciou IATF16949 a mesačnou kapacitou 500 000 jednotiek poskytujeme maximálnu spoľahlivosť pre dlhodobý prenos energie.

Rozmerové špecifikácie a možnosti materiálu

Presné nastavenia pohonov vyžadujú presné profily obrábania a spoľahlivú štrukturálnu pevnosť. Implementácia rozvodovej kladky Bored to Size zabezpečuje efektívne dodávanie energie vo vysokorýchlostných a synchrónnych priemyselných aplikáciách.

Výkonnostné benchmarky a tolerancie

Dodržiavanie prísnych výrobných tolerancií zabezpečuje plynulý chod synchrónnych pohonov pri konštantnom zaťažení. Výber rozvodovej remenice Bored to Size s prepracovanými profilmi zubov znižuje vibrácie a zabraňuje predčasnému opotrebovaniu komponentov pohonu.

Vlastnosti materiálu a štrukturálne možnosti

45# Vlastnosti uhlíkovej ocele

Stredne uhlíková oceľ s obsahom uhlíka 0,42 % až 0,50 % poskytuje pevnú pevnosť v ťahu (≥ 600 MPa) a medzu klzu (≥ 355 MPa). S hustotou 7,85 g/cm³ obsahuje 0,50 % až 0,80 % mangánu a 0,17 % až 0,37 % kremíka. Kalením pri 840°C a popúšťaním medzi 560-600°C sa dosahuje rozsah tvrdosti HRC 22-34, aby odolal silnému mechanickému namáhaniu.

Špecifikácie hliníkovej zliatiny 7075

Hliníková zliatina Al-Zn-Mg-Cu s ultra vysokou pevnosťou obsahuje 5,1 % - 6,1 % zinku, 2,1 % - 2,9 % horčíka, 1,2 % - 2,0 % medi a stopové prvky ako 0,18 % - 0,28 % chrómu. Pri temperovaní T6 dosahuje pevnosť v ťahu až 572 MPa, medza klzu ≥ 495 MPa a tvrdosť 175-200 HB, vďaka čomu je ideálny pre aplikácie s ľahkými pohonmi.

1215 Účinnosť voľnoreznej ocele

Oceľ 1215, navrhnutá pre rýchle CNC obrábanie, umožňuje hladké sústruženie a vysokú kvalitu povrchu. Integrácia tejto zliatiny do konštrukcie rozvodovej kladky Bored to Size udržuje tolerancie vnútorného otvoru na úrovni ≤0,008 mm.

Priemyselné využitie a prevádzkové výhody

Cieľové aplikačné polia

• Solárne a obnoviteľné zariadenia:Používa sa vo fotovoltaických sledovacích systémoch, čistiacich strojoch a panelových dopravníkoch na zabezpečenie stabilnej polohy.
• Precízna výroba:Poháňa vysokorýchlostný prenos v testovacích strojoch 3C a zariadeniach na montáž polovodičov.
• Automatizačné systémy:Inštalované na CNC obrábacích strojoch, textilných zariadeniach a tlačiarenských strojoch pre viacosový synchrónny pohyb.
• Automobilový priemysel a logistika:Používa sa v elektromotoroch na prenos energie v automobiloch a v systémoch výrobných liniek.

Základné mechanické atribúty

• Účinnosť s nulovým sklzom:Pozitívny záber zubov poskytuje presný prevodový pomer a posúva prevádzkovú účinnosť pohonu nad 98 % bez mazania olejom.
• Kontrola vibrácií:Zabudované tlmenie nárazov znižuje hlučnosť a udržiava stroj v stabilnom chode počas nepretržitých cyklov.
• Obrábanie tesných profilov:Odchýlka šírky profilu zubov je udržiavaná na ≤ 0,05 mm, čo zabraňuje spätnému chodu v citlivých polohovacích systémoch.

Zabezpečovanie kvality a dokončovacie linky

Automatizované zariadenia na povrchovú úpravu

Vlastný, plne automatický systém spracovania čiernej oxidácie využíva bezkontaktnú manipuláciu, aby sa zabránilo narážaniu častí počas spracovania. Linka obsahuje integrované sušiace jednotky, ktoré vytvárajú čisté vonkajšie vrstvy odolné voči korózii. Medzi ďalšie možnosti povrchovej úpravy patrí zinkovanie, eloxovanie a vysokofrekvenčné kalenie na zvládnutie vlhkého a korozívneho prostredia.

In-line monitorovanie a presné vybavenie

Každá jednotlivá rozvodová kladka Bored to Size prechádza 100% online kontrolnými stanicami pomocou jednotiek CMM, testerov kruhovosti a profilových meradiel. Využitím štatistického riadenia procesov (SPC) sa udržiava 99,99% výnosnosť a zaručuje spoľahlivý výstup medzi jednotlivými dávkami.

PREČO SI VYBRAŤ NÁS

• Významný rozsah výroby:Vybavený 120 sadami vysoko presných CNC strojov a automatizovanou linkou na povrchovú úpravu, čo prináša mesačnú kapacitu 500 000 jednotiek so 40%-60% rezervným priestorom pre dynamické zmeny objednávok.
• Certifikované systémy kvality:Plne v súlade s normami ISO9001 a IATF16949, zachováva prísne sledovanie šarží od prichádzajúcich surovín až po konečnú prepravu.
• Ekologická výroba:Energeticky efektívne automatizované procesy a výber zdravotne nezávadných materiálov spĺňajú prísne nariadenia EÚ ROHS a REACH.
• Výhody regionálneho zásobovania:Naša dodávateľská sieť so sídlom v provincii Zhejiang zabezpečuje rýchly prístup k surovinám a zdrojom príslušenstva.

FAQ

Aké úrovne tolerancie vŕtania sú udržiavané na rozvodovej kladke Bored to Size?

Štandardné tolerancie otvoru sú opracované až do ≤ 0,008 mm (so špecifickými zákazkovými operáciami dosahujúcimi ± 0,005 mm), aby sa zaručilo presné uloženie na hnacích hriadeľoch motora.

Aké materiály sú dostupné pre vlastné komponenty časovania?

Možnosti zahŕňajú 45# uhlíkovú oceľ pre pevnosť, 7075 hliníkovú zliatinu pre potreby nízkej hmotnosti a 1215 automatovú oceľ pre hladké opracovanie profilov.

Ako hádzanie profilu zubov ovplyvňuje hluk stroja?

Udržiavanie hádzania profilu zubov na ≤0,02 mm znižuje hluk záberu ozubených kolies a obmedzuje celkové vibrácie pohonu pri vysokorýchlostných jazdách.

Sú tieto komponenty v súlade s globálnymi environmentálnymi normami?

áno. Všetky kovové možnosti a automatizované povrchové úpravy spĺňajú pravidlá ROHS a REACH pre kontrolu nebezpečných látok.

Je možné prispôsobiť špecializované veľkosti hriadeľov alebo špeciálne profily?

áno. Inžinierske tímy môžu navrhnúť vlastné tvary, detaily otvorov a konfigurácie zubov priamo z poskytnutých technických výkresov.

Pri riešení precíznych prevodoviek, ktoré znižujú prevádzkové náklady a eliminujú preklzávanie pohonu, sa spoľahnite na HAWEN pre overenú technickú odbornosť a spoľahlivú kvalitu výroby.
