Rozvodová kladka

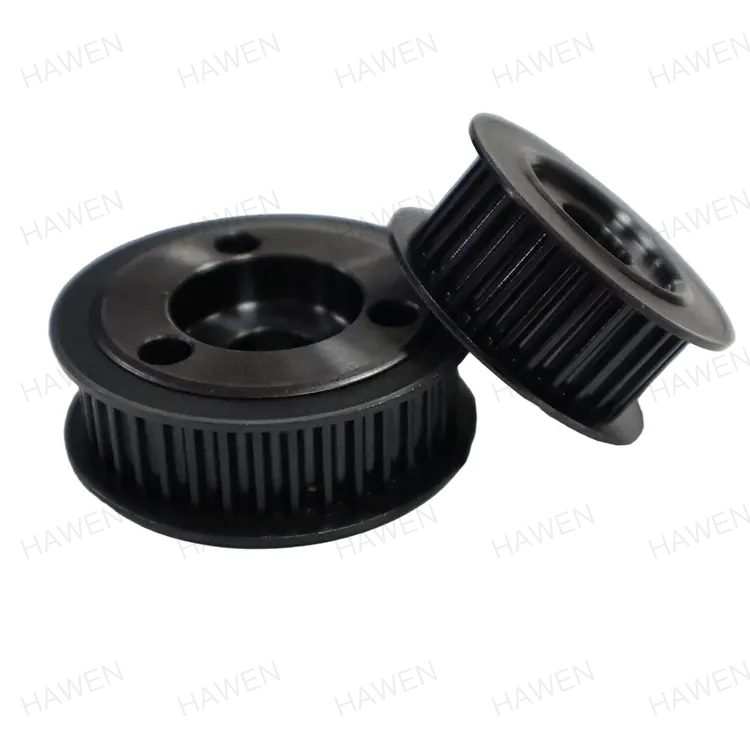

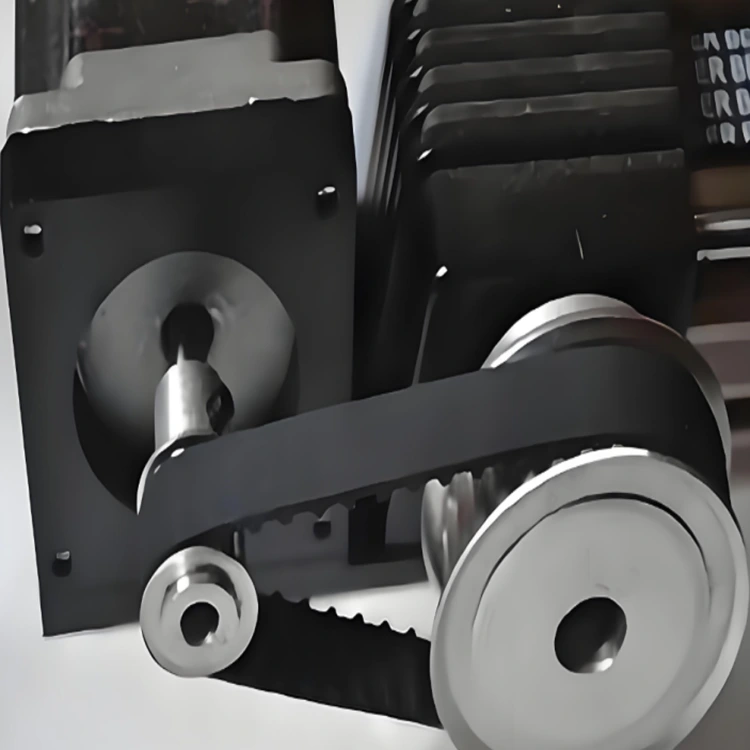

Ozubená kladka HAWEN je mechanická súčiastka pre prevod ozubeného remeňa, ktorá zabezpečuje presný prenos sily prostredníctvom záberu zubov s ozubenými remeňmi. Vyznačuje sa vysokou účinnosťou prenosu, nízkou hlučnosťou a jednoduchou údržbou. Naše výrobky sú široko používané v automatizačných zariadeniach, presných strojoch, priemyselných prevodovkách a iných oblastiach. Vítame zákazníkov, aby si prispôsobili produkty podľa výkresov alebo navštívili našu továreň.

Špecifikácia produktu

Oblasti aplikácie produktu

HAWEN (Trilon) sa už viac ako 20 rokov intenzívne angažuje v strojárskom priemysle. Od roku 2005 naša spoločnosť vykonáva hĺbkový výskum a vývoj a výrobu rozvodových kladiek pre motory domácich spotrebičov, rozvodových kladiek pre automobilový priemysel, rozvodových kladiek AGV pre vysokozdvižné vozíky a rôznych typov rozvodových kladiek. Tento produkt je možné spracovať a tvarovať z uhlíkovej ocele 45#, voľne reznej ocele 1215 a hliníkových zliatin série 70. Naše produkty pokrývajú širokú škálu priemyselných odvetví:

1. Nové zariadenia na ochranu energie a životného prostredia: Aplikované vo fotovoltaickom priemysle na sledovacie systémy, čistiace stroje a dopravné zariadenia modulov, ktoré zabezpečujú presné polohovanie a vysokoúčinnú prevádzku fotovoltaických modulov.

2.Presná výroba: Spĺňa požiadavky na vysokorýchlostný a vysoko presný prenos v testovacích zariadeniach 3C a v polovodičovom priemysle, čím sa zvyšuje spoľahlivosť zariadení.

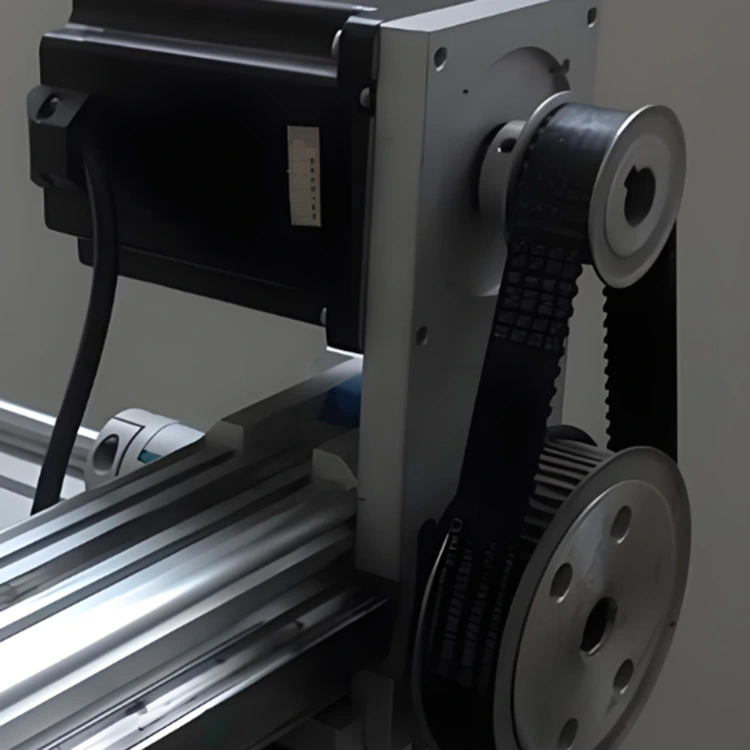

3. Automatizácia a všeobecné stroje: Bežne používané v CNC obrábacích strojoch, tlačiarenských strojoch, textilných zariadeniach atď., Na realizáciu viacosového synchrónneho prenosu.

Hlavné výhody: Vysoká presnosť, vysoká energetická účinnosť a silná adaptabilita na životné prostredie

● Mimoriadne vysoká presnosť prevodu: Konštrukcia záberu zubov zaisťuje nulový sklz a konštantný prevodový pomer, vďaka čomu je vhodný pre scenáre vyžadujúce presné ovládanie pohybu.

● Vysoká účinnosť a jednoduchá údržba: Účinnosť prevodovky dosahuje viac ako 98 % s pozoruhodnými účinkami na úsporu energie; je bez mazania, čo znižuje náklady na údržbu.

● Stabilná a spoľahlivá prevádzka: Vyznačuje sa vynikajúcim tlmením nárazov a tlmiacim výkonom s nízkou hlučnosťou, ideálne do prostredia s vysokými požiadavkami na tichosť a stabilitu.

● Silná prispôsobivosť: Podporuje prenos na veľké vzdialenosti a dokáže sa prispôsobiť drsným pracovným podmienkam, ako je vlhkosť a korózia, prostredníctvom povrchových úprav (napr. zinkovanie, vysokofrekvenčné kalenie).

Zariadenie na aplikáciu produktov a hlavní zákazníci

Vyššie uvedené produkty sa aplikujú najmä na elektromotory pre automobilové prevodovky a zariadenia na prenosové zariadenia výrobných montážnych liniek, pričom hlavnými zákazníkmi sú Nidec, Midea, Haier a ďalšie renomované podniky.

Technické parametre: Železná rozvodová kladka

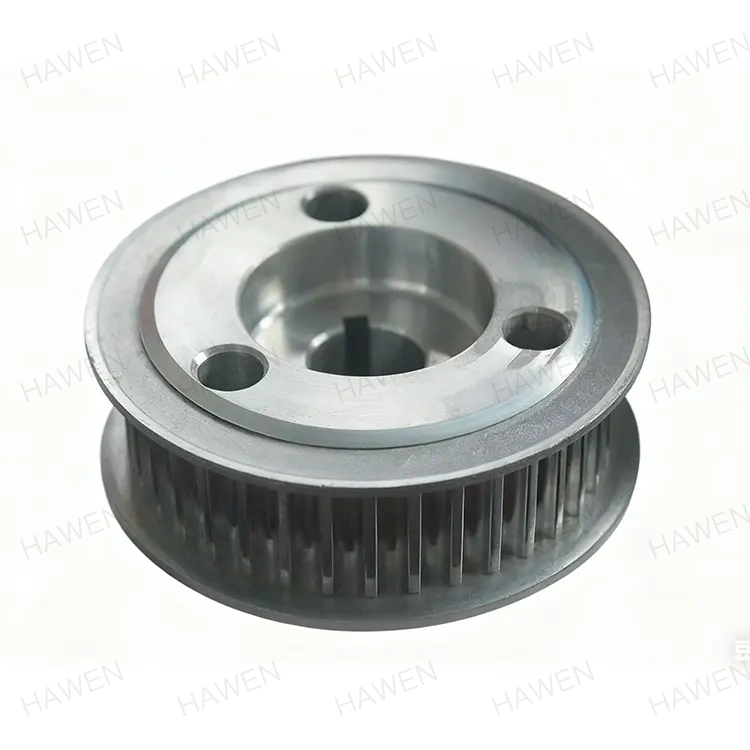

Technické parametre: Rozvodová kladka z hliníkovej zliatiny

Hlavné výhody

Môžeme sa pochváliť silnými technickými možnosťami výskumu a vývoja a vysoko presnými výrobnými zariadeniami. V procese spoločného navrhovania budúcich produktov so zákazníkmi technológie HAWEN vždy skúmajú optimálne riešenia a získavajú uznanie zákazníkov.

100% online automatická kontrola kvality a vysoko presná výroba

Kontrola zdroja: Prísne kontrolujte konzistenciu surovín už od fázy obstarávania, aby ste zaistili stabilný výkon materiálu.✅ Presné obrábanie: Prijmite vysoko presné zariadenie na automatizované spracovanie, aby ste zaručili presnosť rozmerov produktu (napr. tolerancia vnútorného otvoru ≤0,01 mm).✅ Monitorovanie celého procesu: Konzistentné monitorovanie výrobných parametrov v reálnom čase prostredníctvom systému detekcie kvality v reálnom čase na zistenie a správne nastavenie odchýlok. chyby manuálnej prevádzky, aby sa zabezpečil stabilný výkon každého produktu.✅ Vysoká miera kvalifikácie: Miera kvalifikácie výroby je kontrolovaná na 99,99% so 100% mierou kvalifikácie z výroby. Zlepšenie efektívnosti: Automatizované procesy znižujú manuálne zásahy a znižujú výrobné náklady.

Prísna kontrola životného prostredia počas celého procesu

Ekologické suroviny: Použite 45# uhlíkovú oceľ na zníženie nebezpečných látok, v súlade s ekologickými materiálovými normami.✅ Povrchová úprava: Prijmite plne automatický proces čiernej oxidácie, aby ste predišli kontaminácii pri ručnom kontakte, zvýšili odolnosť proti korózii a znížili tvorbu odpadu.✅ Medzinárodné environmentálne certifikácie: Všetky produkty prešli certifikáciou ROHS, REACH a ďalšími medzinárodnými ekologickými certifikáciami, aby sa zaistilo, že sa nezníži žiadna produkcia nebezpečných látok a produkcia ekologického odpadu✅ neobsahuje žiadne nebezpečné látky. manuálny kontakt počas celého procesu. Prostredníctvom plne automatického online testovacieho zariadenia sa každý výrobok pred ex-factory podrobuje úplnej kontrole rozmerov, geometrických tolerancií a povrchových chýb, aby sa zabezpečila konzistencia šarže.

Dlhodobo podporujeme spoluprácu so známymi domácimi a zahraničnými výrobcami motorov a získali sme rozsiahle uznanie na trhu. S 20-ročnou technickou akumuláciou neustále optimalizujeme využitie materiálu a výrobné procesy. Naše produkty prešli certifikáciou systému kvality ISO9001 a IATF16949, čo zaisťuje plnú sledovateľnosť od skladovania surovín až po dodanie hotového výrobku.

yuqnaEfektívny tím výskumu a vývoja: Rýchla rýchlosť odozvy, ktorá šetrí náklady a čas zákazníkov na vývoj; prispôsobujeme špeciálne tvarové návrhy prispôsobené požiadavkám priemyselných systémov zákazníkov.

Silná výrobná kapacita: Máme 120 sád vysoko presných CNC zariadení a jednu plne automatickú výrobnú linku na čiernu oxidáciu s mesačnou výrobnou kapacitou 500 000 kusov. Aktuálny mesačný objem predaja je asi 300 000 – 400 000 kusov, s nadbytočnou mesačnou kapacitou 40 % – 60 %.

Riadime sa konečným dopytom trhu so zameraním na:

Zlepšenie efektívnosti a zníženie nákladov

Nízka hlučnosť a vysoká miera kvalifikácie

Ochrana životného prostredia

● Väčšia flexibilita pri zmenách dizajnu

● Vysoká efektivita a rýchlosť v rozhodovacom procese

● Krátky dodací čas pre suroviny a rôzne doplnky: Nachádzame sa v provincii Zhejiang, „rodnom meste výroby v Číne“, máme dobre zavedený a bohatý dodávateľský reťazec.

● Spoľahlivé, vysokoúčinné a vysokokvalitné riešenia spoločnosti HAWEN umožňujú všetkým zákazníkom vyhnúť sa obchádzkam – akonáhle sa rozhodnú pre nás, budú sa zdráhať prejsť k iným dodávateľom.

● Výber HAWEN znamená zníženie nákladov zákazníkov na vývoj, testovanie, výrobné náklady a náklady na popredajný servis.

Výber materiálu

45# uhlíková oceľ

45# Uhlíková oceľ je vysokokvalitná uhlíková konštrukčná oceľ s obsahom uhlíka približne 0,42 % až 0,50 %, patriaca do kategórie stredne uhlíkových ocelí. Jeho hustota materiálu je 7,85 g/cm³; jeho chemické zloženie obsahuje 0,50 % – 0,80 % mangánu, 0,17 % – 0,37 % kremíka, s prísne kontrolovanými prvkami nečistôt, ako je fosfor a síra.

Mechanické vlastnosti a tepelné spracovanie: Má vynikajúce komplexné mechanické vlastnosti s pevnosťou v ťahu najmenej 600 MPa, medzou klzu najmenej 355 MPa, predĺžením najmenej 16% a zmenšením plochy najmenej 40%. Kvôli zlej vytvrditeľnosti je náchylný na praskanie počas kalenia vodou a má priemernú zvárateľnosť – na uvoľnenie napätia je potrebné predhriatie pred zváraním a žíhanie po zváraní. Kalenie a popúšťanie (kalenie plus popúšťanie pri vysokej teplote) pri tepelnom spracovaní môže optimalizovať jeho výkon: teplota kalenia je zvyčajne asi 840 °C, teplota popúšťania je 560-600 °C a tvrdosť môže dosiahnuť 22-34 HRC.

Zliatina hliníka 7075

Hliníková zliatina 7075 je hliníková zliatina Al-Zn-Mg-Cu s ultra vysokou pevnosťou so zinkom ako hlavným legujúcim prvkom. Jeho chemické zloženie zahŕňa 5,1 % - 6,1 % zinku, 2,1 % - 2,9 % horčíka, 1,2 % - 2,0 % medi, stopové množstvá 0,18 % - 0,28 % chrómu a ≤ 0,20 % titánu, s hliníkom ako matricou.

Mechanické vlastnosti: Pevnosť v ťahu ≥560 MPa (do 572 MPa pri temperovaní T6), medza klzu ≥495 MPa, tvrdosť 150 HB (zvýšená na 175-200 HB pri temperovaní T6) a modul pružnosti 71 GPa. Zachováva si vynikajúcu húževnatosť v prostredí s nízkou teplotou.

Opracovateľnosť: Má vynikajúci rezný výkon a je vhodný na CNC obrábanie, ale jeho zvárateľnosť je zlá – namiesto toho sa odporúča nitovanie alebo lepenie. Počas spracovania plastov je potrebná kontrola parametrov, aby sa zabránilo praskaniu.

Riadenie procesov

Kontrola tolerancie vnútorného otvoru:  Vyžaduje sa vysoká presnosť ±0,005 mm, čo si vyžaduje extrémne vysoké štandardy pre vybavenie na spracovanie a stabilitu procesu. Tento presný rozsah tolerancií kladie extrémne vysoké požiadavky na presnosť spracovateľského zariadenia (ako sú CNC obrábacie stroje), kvalitu nástrojov a stabilitu procesu (ako je kontrola teploty a potláčanie vibrácií). Akákoľvek malá odchýlka môže viesť k problémom s kvalitou produktu.

Naša spoločnosť na to využíva pokročilé procesy:  To sa dosahuje pomocou vysoko presných meracích prístrojov (ako sú súradnicové meracie stroje, testery kruhovosti a prístroje na meranie profilu), prísnej kontroly procesov (ako je štatistická kontrola procesov SPC) a stabilného prostredia spracovania, ktoré zaisťuje konzistentnosť v hromadnej výrobe.

Aplikačná hodnota: V presných prevodových systémoch tolerancia vnútorného otvoru priamo ovplyvňuje presnosť uloženia medzi dielom a hriadeľom, čo ovplyvňuje účinnosť prevodovky, kontrolu hluku a životnosť produktu. Je to hlavný technický ukazovateľ v špičkovej výrobe.

• Počas celého výrobného procesu sa zachováva prísna kontrola kvality, aby sa zabezpečila stabilita a trvanlivosť produktu počas používania.

• Prispôsobovanie vlastností materiálu vyžaduje prísnu kontrolu tvrdosti materiálu a procesov tepelného spracovania na zlepšenie odolnosti proti opotrebovaniu a únavovej pevnosti.

Povrchová úprava

Naša spoločnosť vyvinula plne automatickú výrobnú linku na čiernenie.

Keďže rozvodové remenice sú vyrobené z kovu a používajú sa v drsnom prostredí, hrdza alebo korózia dielov je nevyhnutná.  Naša spoločnosť má profesionálny a skúsený základný tím výskumu a vývoja. Vďaka dlhoročným praktickým skúsenostiam a experimentovaniu sme pre tento produkt vyvinuli špecializovanú receptúru na povrchovú úpravu.  Používame plne automatické zariadenie na černenie povrchu a plne automatický systém sušenia, ktorý eliminuje manuálny kontakt počas celého procesu. To zvyšuje odolnosť produktu proti korózii, spĺňa priemyselné normy, znižuje riziko poškodenia pri ručnej manipulácii a kolíziách a zaisťuje stabilitu produktu počas používania.

Okrem toho sú k dispozícii aj rôzne úpravy elektrolytického pokovovania, ako je zinkovanie a niklovanie, ktoré je možné prispôsobiť podľa požiadaviek zákazníka.

Environmentálne požiadavky

Všetky produkty spĺňajú prísne environmentálne požiadavky z hľadiska surovín a povrchových úprav a sú podložené oficiálnymi certifikačnými správami pre ROHS a REACH.

Schopnosti výskumu, vývoja a prispôsobenia

Náš profesionálny technický tím v oblasti výskumu a vývoja má 20 rokov hĺbkových priemyselných skúseností. Dokážeme vyhovieť potrebám zákazníkov, vyriešiť ich technické problémy podľa ich špecifických požiadaviek a oblastí použitia a prispôsobiť špeciálne tvarované rozvodové remenice. Srdečne vítame zákazníkov, aby poskytli výkresy na prispôsobenie (vrátane prispôsobených produktov s určenými surovinami a povrchovými úpravami) a tiež pozývame zahraničných zákazníkov, aby navštívili našu továreň.

Synergia z Novej organizačnej štruktúry

Synergia, ktorú prináša nová organizačná štruktúra, umožňuje spoločnosti HAWEN napĺňať očakávania zákazníkov na základe efektívnej a hĺbkovej spolupráce.

Domáci zákazníci a podiel na trhu

Nadviazali sme dlhodobé strategické partnerstvá s domácimi zákazníkmi, ako sú Sanjiang Electric, LG Tianjin a Nidec, s kooperatívnym vzťahom trvajúcim viac ako desať rokov. Doteraz naša spoločnosť dosiahla 50% podiel na trhu rozvodových kladiek na čínskom trhu.
