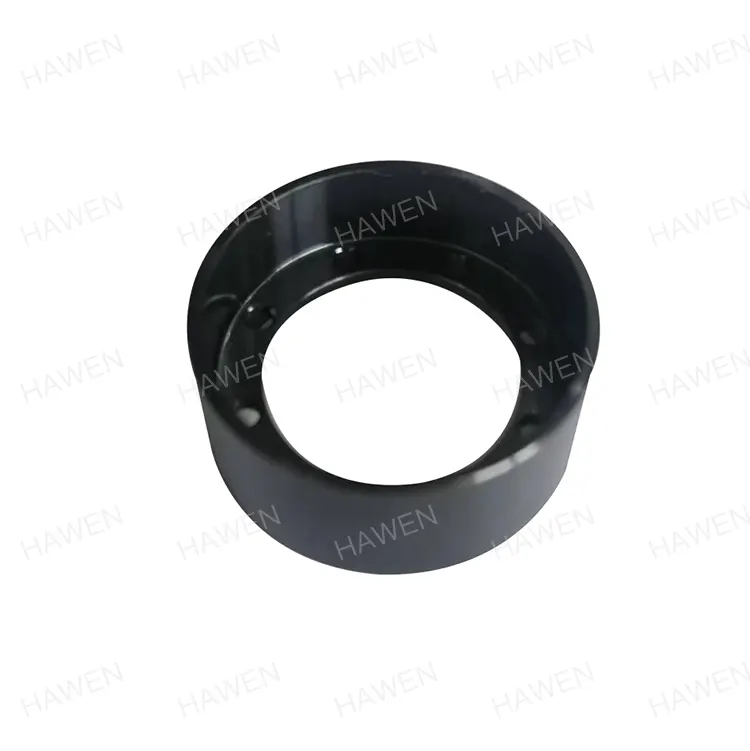

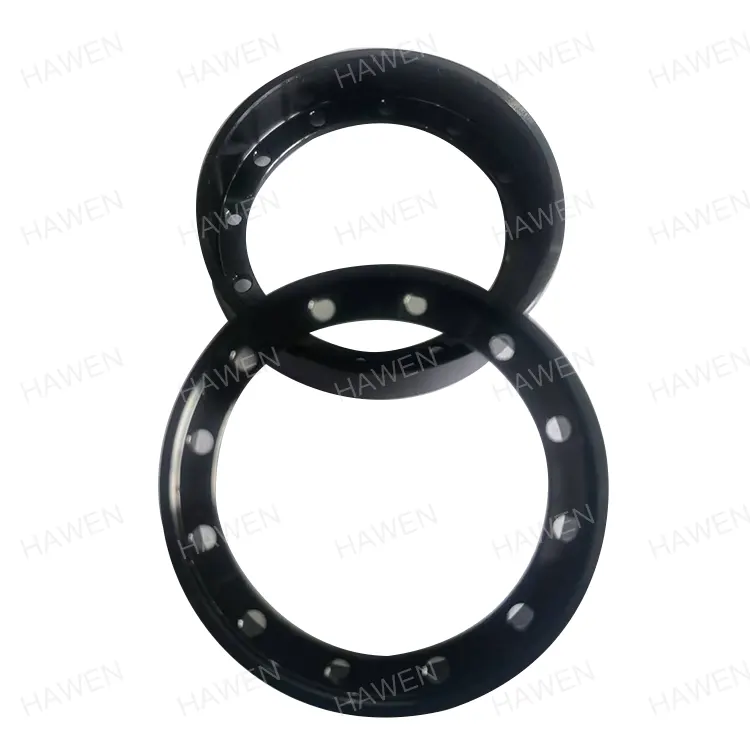

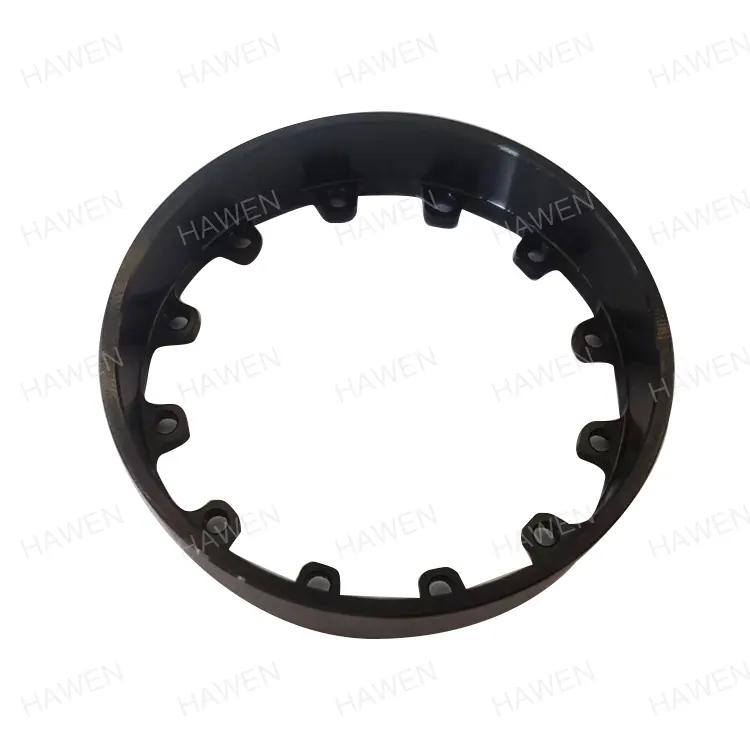

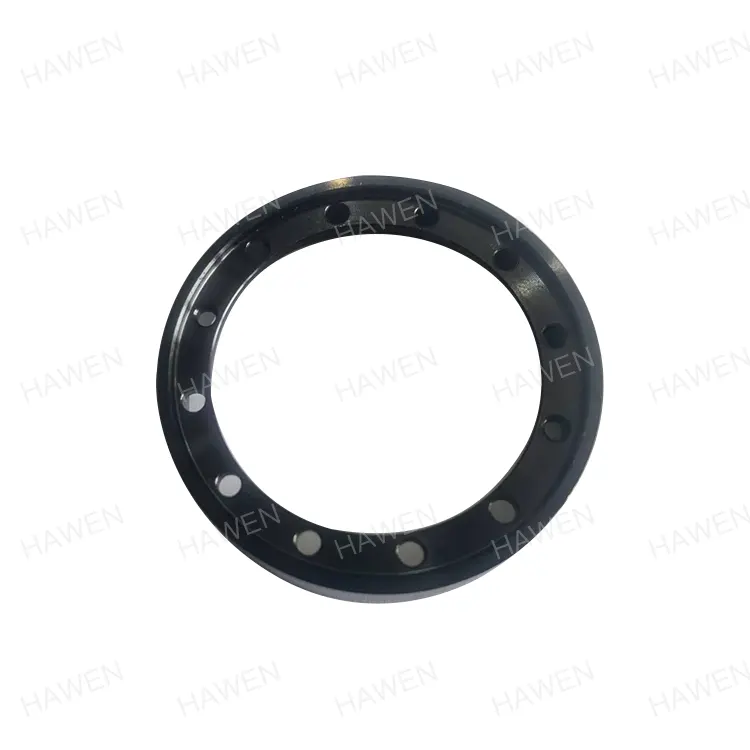

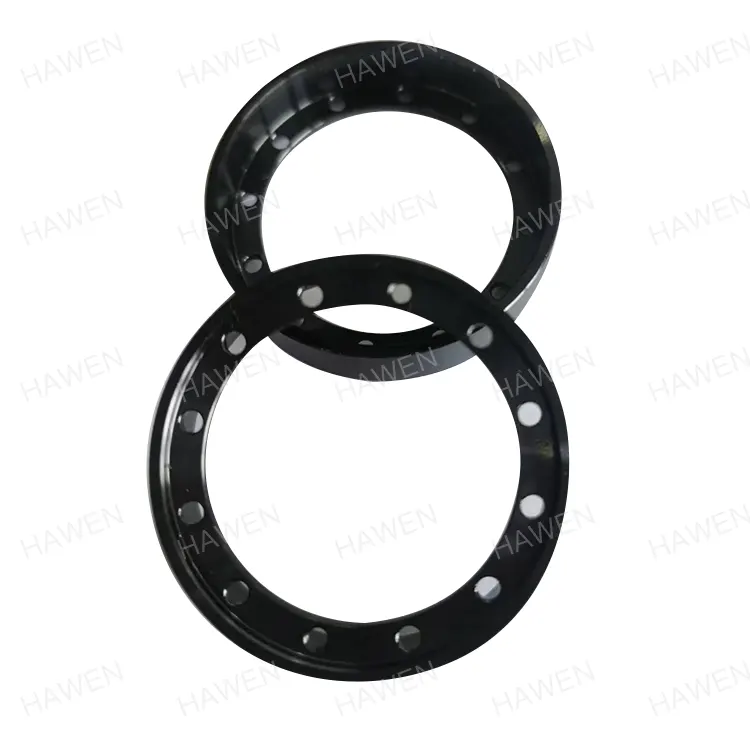

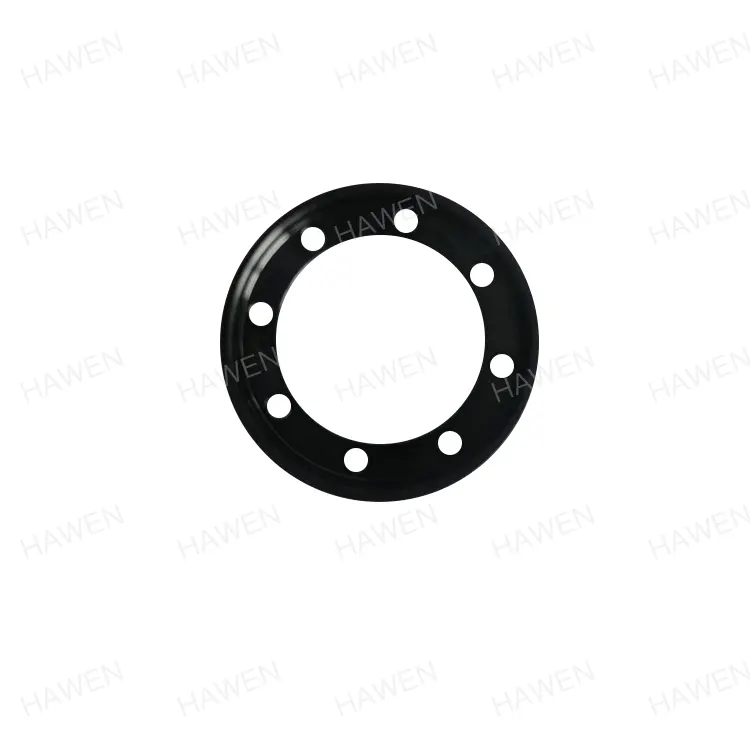

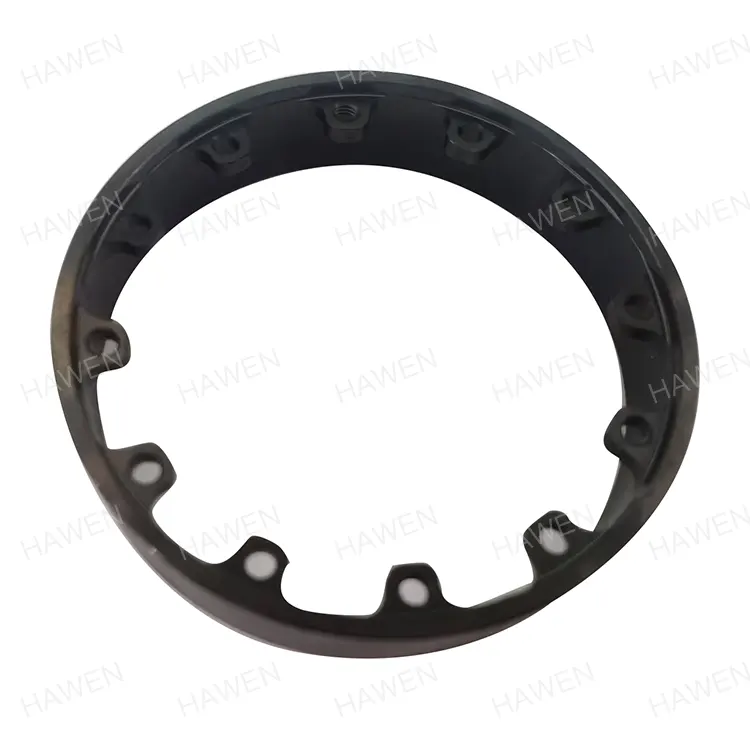

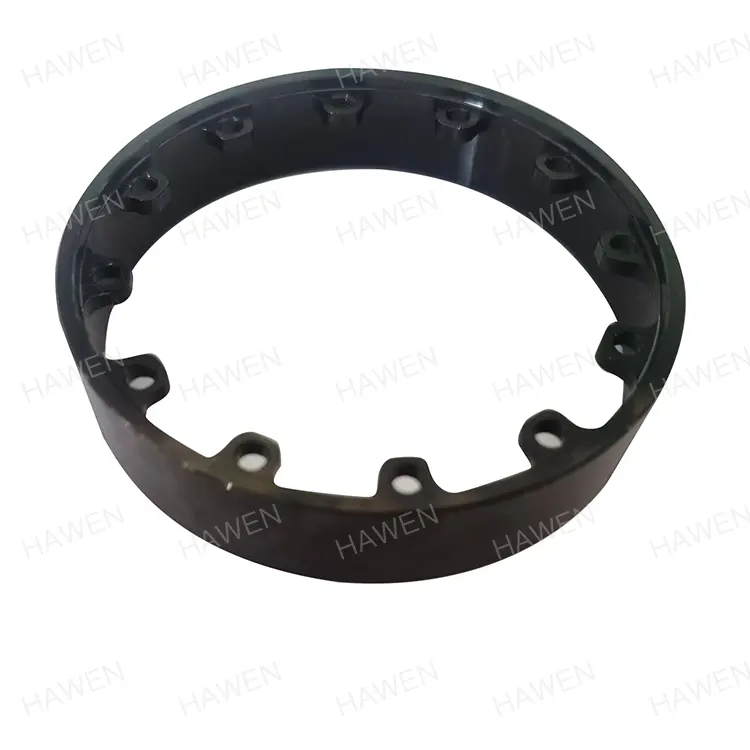

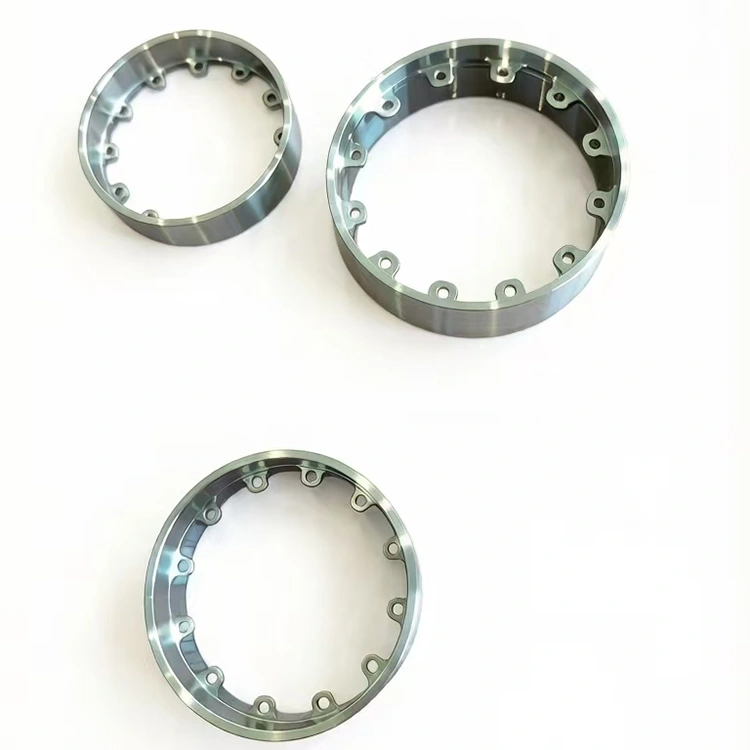

Strmeň motora robota

Robotický motorový strmeň je základným základným komponentom pre servomotory, krútiaci moment a kĺbové motory robotov. Hoci sa zdá, že ide o mechanickú konštrukčnú časť, v skutočnosti plní tri základné funkcie: vedenie magnetického obvodu, štrukturálna podpora a odvod tepla a elektromagnetické tienenie. Priamo určuje hustotu krútiaceho momentu, prevádzkovú účinnosť, stabilitu a životnosť motorov, čo z neho robí nepostrádateľnú kľúčovú súčasť pre vysoko presné pohonné systémy pokročilých robotov.

Haven (Trilion) sa už viac ako 20 rokov intenzívne zaoberá strojárskym priemyslom. Od roku 2023 sa zameriava na výskum a vývoj a veľkovýrobu Robot Motor Yoke. Vďaka vyspelým procesom, prísnej kontrole kvality a schopnostiam rýchleho prispôsobenia sa stala vysokokvalitným dodávateľom základného príslušenstva pre motory robotov v Číne, má 10% podiel na domácom trhu a poskytuje dlhodobé podporné produkty pre mnohé popredné podniky s domácimi spotrebičmi a robotmi.

Hlavné parametre produktu

Propagovaný robotický motorový strmeň využíva štandardizované presné obrábanie a tiež podporuje zákazkovú výrobu na základe zákazníckych výkresov, prispôsobujúc sa požiadavkám na inštaláciu a výkon rôznych modelov motorov robotov. Nižšie sú uvedené základné základné parametre, všetky overené prostredníctvom skutočnej výroby a zákazníckych aplikácií:

Základné funkcie a hodnota aplikácie

Ako rám magnetického obvodu a konštrukčný nosič robotických motorov nie je robotický motorový strmeň jednoduchým kovovým príslušenstvom. Jeho výkon priamo súvisí s celkovou prevádzkou motora, pokrýva magnetické, mechanické a tepelné rozmery, aby sa zabezpečila efektívna a stabilná prevádzka motora.

Štyri základné funkcie

Uzavretý magnetický obvod

Vytvára nízkoreluktančnú cestu pre magnetické polia permanentných magnetov a kotvy, presne obmedzuje distribúciu magnetického toku, výrazne znižuje únik magnetického toku, zlepšuje využitie magnetického poľa a zabraňuje zníženiu výkonu a abnormálnemu zahrievaniu spôsobenému magnetickou saturáciou, čím sa optimalizuje účinnosť premeny energie zo zdroja.

Štrukturálna podpora

Pevne fixuje póly permanentných magnetov a znáša striedavé zaťaženie pri vysokorýchlostnom štarte a zastavení a častej komutácii, čím zaisťuje tuhosť konštrukcie a geometrickú presnosť počas prevádzky a zabraňuje deformácii komponentov pri vysokých rýchlostiach.

Odvod tepla a elektromagnetické tienenie

Pôsobí ako kľúčová cesta vedenia tepla na rýchle rozptýlenie strát železa a medi a reguluje nárast teploty. Účinne tiež potláča rozptylové magnetické polia, aby sa zabránilo interferencii s kódovačmi, snímačmi a inými presnými komponentmi, čím sa zlepšuje celkový výkon EMC.

Výkonnostné kotvenie

Výber materiálu, technológia spracovania, hrúbka sekcie a ďalšie parametre priamo určujú hustotu krútiaceho momentu, zvlnenie krútiaceho momentu a prevádzkovú efektivitu, čo slúži ako kritický predpoklad pre vysoko presné a rýchle ovládanie robota.

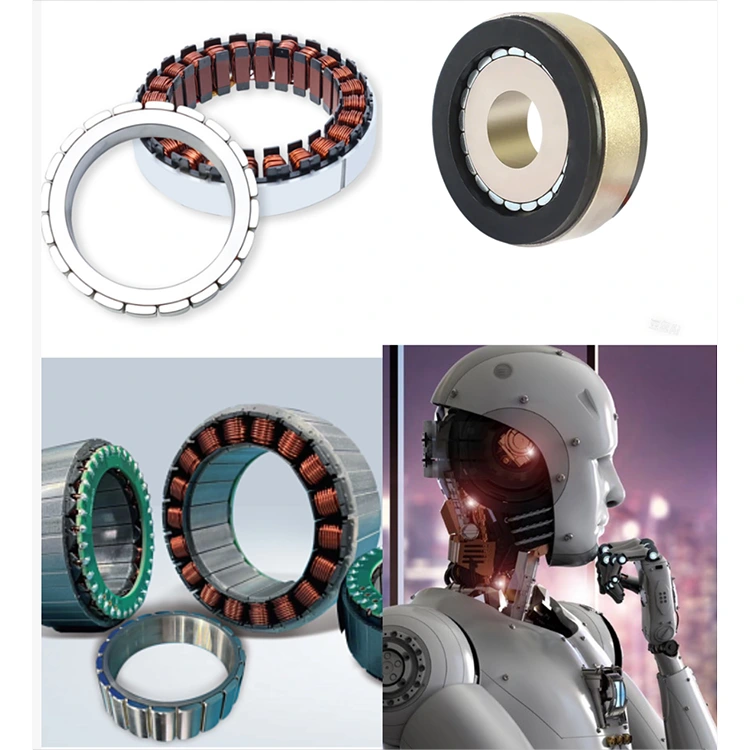

Použiteľné typy motorov a následné vybavenie

Tento robotický motorový strmeň je kompatibilný s rôznymi bežnými motormi určenými pre roboty, ktoré pokrývajú základné moduly priemyselných robotov, kolaboratívne roboty a humanoidné roboty:

Servomotory: Používajú sa ako strmeň statora a zadný strmeň rotora, vyvažujú kompaktnú veľkosť a vysoký krútiaci moment pre flexibilný pohyb s viacerými kĺbmi.

Bezrámové momentové motory: Kruhová štruktúra sa integruje priamo do kĺbov robota, čím sa eliminuje vonkajší kryt a zlepšuje sa hustota krútiaceho momentu a flexibilita inštalácie.

Axiálne tokové / kotúčové motory: Prispôsobuje sa dvojitým zadným konštrukciám pre axiálne magnetické obvody s plochým dizajnom pre moduly pohonu nôh a pásu v humanoidných robotoch.

Bezdrôtové motory: Môžu fungovať ako kryty motora, čím sa eliminuje krútiaci moment ozubenia pre prevádzku s nízkym zvlnením a vysokou odozvou v presných koncových efektoroch robotov.

Kľúčové ukazovatele kvality a priemyselné porovnávanie

Celý výrobný proces Robot Motor Yoke riadime podľa prísnych noriem, pričom základné ukazovatele presnosti prekračujú všeobecné priemyselné štandardy a plne spĺňajú požiadavky na obstarávanie špičkových výrobcov motorov z hľadiska rozmerovej stability, montáže a životnosti.

Vplyv na výkon: Vysoko kvalitný robotický motorový strmeň môže priamo zvýšiť hustotu výkonu motora o 15 % – 30 %, potlačiť viac ako 99 % rušenia rozptylového magnetického poľa, znížiť straty magnetického obvodu, odolávať vysokému elektromagnetickému namáhaniu a zabezpečiť dlhodobú stabilnú prevádzku robota.

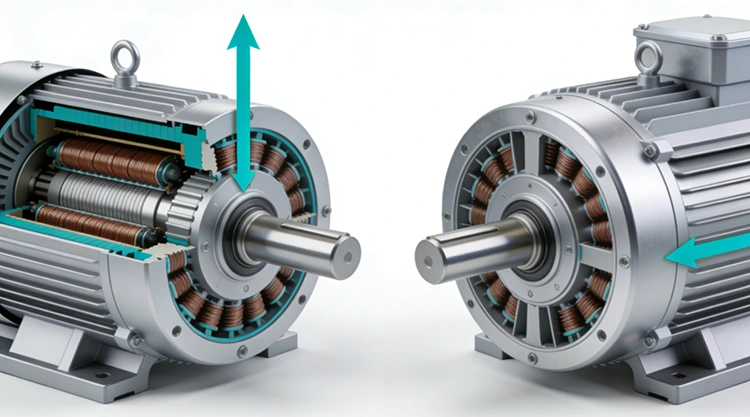

Prierezy s axiálnym tokom (vľavo) vs. radiálnym tokom (vpravo).

Výber materiálu a riadenie procesu

Špeciálny materiál: 45 # vysokokvalitná uhlíková konštrukčná oceľ

Robotický motorový strmeň používa národnú štandardnú 45# stredne uhlíkovú oceľ s prísne kontrolovanými vlastnosťami prispôsobenými pracovným podmienkam motora robota:

● Obsah uhlíka: 0,42 %–0,50 %; hustota: 7,85 g/cm³; mangán: 0,50 % – 0,80 %; kremík: 0,17 % – 0,37 %; nízky obsah fosforu a síry.

● Vynikajúce komplexné mechanické vlastnosti: pevnosť v ťahu ≥ 600 MPa, medza klzu ≥ 355 MPa, ťažnosť ≥ 16 %; tvrdosť HRC32–36 po kalení a popúšťaní.

● Optimalizované prostredníctvom špeciálneho tepelného spracovania, vyváženie pevnosti a húževnatosti s vynikajúcou odolnosťou proti únave pre dlhodobú vysokofrekvenčnú prevádzku motora.

Presné obrábanie a riadenie procesov

Plne uzavretý riadiaci systém zaisťuje vysokú presnosť a konzistentnosť dávok:

● Tolerancia vnútorného otvoru kontrolovaná na ±0,005 mm; vybavené CMM, testerom kruhovitosti, monitorom obrysov a štatistickým riadením procesu SPC.

● Prísne kontrolované prostredie spracovania na zníženie kolísania teploty a vibrácií; vysoko presné CNC stroje a špeciálne nástroje zabezpečujú rozmerovú zhodu.

● Úplná vstupná kontrola materiálu, monitorovanie tepelného spracovania v reálnom čase a 100% kontrola hotového výrobku, aby sa zabránilo vstupu nezhodných výrobkov na trh.

Povrchová úprava: Plne automatická povrchová úprava čiernym oxidom

Používa samostatne vyvinutý vzorec čierneho oxidu a plne automatickú výrobnú linku bez manuálneho kontaktu, aby sa predišlo poškodeniu a kontaminácii:

● Integrovaný automatický čierny oxid a proces sušenia zlepšuje odolnosť proti korózii a hrdzi podľa priemyselných noriem.

● Podporuje prispôsobené povrchové úpravy vrátane galvanizácie, galvanizácie a niklovania pre špeciálne aplikácie.

Hlavné podnikové výhody

S viac ako 20-ročnými skúsenosťami s výrobou strojov Haven vybudoval kompletný systém od výskumu a vývoja, výroby a kontroly kvality až po popredajný servis, čím vytvára diferencovanú konkurencieschopnosť vo výrobe robotických motorových strmeňov a efektívne rieši problémy zákazníkov pri obstarávaní, prispôsobení a hromadnej výrobe.

Dostatočná kapacita a stabilná dodávka

● 120 vysoko presných CNC strojov, 1 plne automatická čistiaca linka, 25 profesionálnych technikov.

● Mesačná kapacita: 30 000 jednotiek; aktuálny mesačný predaj: 10 000 – 20 000 jednotiek, ponecháva 40 % – 50 % kapacity pre hromadné a urgentné objednávky.

● Spoľahlivý dodávateľský reťazec v Zhejiang zaisťuje krátke dodacie lehoty na suroviny a stabilné dodávky pre rozsiahlu, multi-odrodovú nepretržitú výrobu.

Plne automatizovaná kontrola kvality a takmer nulové chyby

● 25 automatických kontrolných zariadení na celorozmerové testovanie od vstupných materiálov až po hotové výrobky.

● 100 % online kontrola kvality; miera úspešnosti výroby 99,99 %, miera úspešnosti výroby 100 %.

● Certifikované podľa ISO9001 a IATF16949; úplná sledovateľnosť výroby s vynikajúcou konzistenciou a spoľahlivosťou.

Profesionálna technická podpora a silné prispôsobenie

● Špecializovaný technický tím špecializujúci sa na optimalizáciu a dizajn procesu strmeňa.

● Rýchla reakcia na prispôsobenie: výroba na základe výkresov, špecifikované materiály a povrchové úpravy.

● Komplexná podpora od konzultácií s návrhom, optimalizácie procesov a malosériovej skúšobnej výroby až po sériovú výrobu, skrátenie vývojových cyklov a zníženie nákladov.

Súlad so životným prostredím a kontrola nákladov

● Úplný súlad s EU ROHS a REACH s kompletnými certifikačnými správami.

● Automatizovaná výroba znižuje ručné zásahy a zlepšuje využitie materiálu, kontroluje náklady a zároveň dosahuje nízku spotrebu energie a nízke emisie odpadu, čím sa vyrovnáva environmentálny výkon a nákladová efektívnosť.

Kooperatívni klienti a modely partnerstva

Náš Robot Motor Yoke už dlhšie ako desaťročie poskytuje stabilnú strategickú spoluprácu popredným domácim a medzinárodným spoločnostiam vrátane spoločností Samsung, Haier a Nidec. Kvalita produktov a služby sú vysoko uznávané s vysokými sadzbami spätného nákupu.

Podporujeme viacero modelov spolupráce:

● Hromadné obstarávanie štandardizovaných produktov

● Zákazková výroba na základe zákazníckych výkresov

● Ukážková výroba pre špeciálne špecifikácie

Vítame zákazníkov na celom svete, aby navštívili našu továreň na kontrolu a obchodnú spoluprácu. Spoliehajúc sa na náš vyspelý výrobný systém a technickú silu pomáhame zákazníkom znižovať náklady na vývoj, testovanie, výrobu a popredajné služby, aby sme dosiahli dlhodobé obojstranne výhodné výsledky.
