Ako môže automobilová rozvodová kladka zlepšiť presnosť, spoľahlivosť a efektivitu v moderných vozidlách

Abstrakt:AnAutomobilová rozvodová kladkaje kritickým mechanickým komponentom v prevodových systémoch s rozvodovým remeňom, kde presné zapojenie zubov pomáha udržiavať stabilný prevodový pomer a synchronizovaný pohyb. Pre výrobcov automobilov a nákupcov komponentov presnosť remenice, výber materiálu, povrchová úprava, odolnosť a konzistentnosť výroby priamo ovplyvňujú spoľahlivosť systému. Táto príručka vysvetľuje, ako fungujú automobilové rozvodové remenice, aké špecifikácie sú dôležité a prečo je presná výroba nevyhnutná pri výbere čínskeho výrobcu alebo dodávateľa.

Obsah

• Čo je to automobilová rozvodová kladka?
• Prečo záleží na presnosti vo výkone automobilovej rozvodovej kladky?
• Aké kľúčové špecifikácie by mali kupujúci hodnotiť?
• Aké materiály sú vhodné pre automobilové rozvodové kladky?
• Ako sa vyrába automobilová rozvodová kladka?
• Kde sa používajú automobilové rozvodové kladky?
• Prečo si vybrať HAWEN pre výrobu automobilových rozvodových remeníc?
• Ako by si mali kupujúci vybrať správnu automobilovú rozvodovú kladku?
• Často kladené otázky

Čo je to automobilová rozvodová kladka?

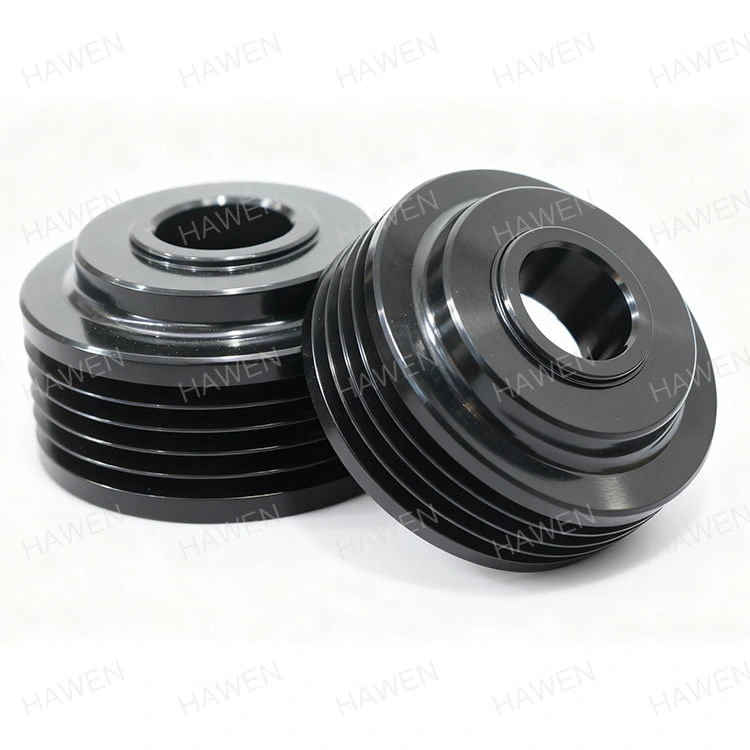

HAWENAutomobilová rozvodová kladkaje presná mechanická súčiastka určená pre prevodovku ozubeným remeňom. Jeho ozubený profil zaberá s príslušným ozubeným remeňom na prenos rotačnej sily pri zachovaní konzistentného prevodového pomeru. Na rozdiel od kladkových systémov na báze trenia, pozitívny záber zubov pomáha minimalizovať preklzávanie a podporuje synchronizovaný pohyb.

V automobilových systémoch môžu byť rozvodové remenice použité v prevodových usporiadaniach spojených s komponentmi, ako sú generátory a iné remeňom poháňané zostavy. Kladka si musí zachovať rozmerovú stabilitu pri nepretržitom otáčaní, vibráciách, zmenách teploty a mechanickom zaťažení.

Automobilová rozvodová kladka HAWEN je vyrobená z uhlíkovej ocele 45# a je špecifikovaná na približneΦ71 × 45,6 mm, s mechanickým opracovaním a elektroforéznou povrchovou úpravou. Produkt je určený pre automobilové aplikácie a môže byť prispôsobený podľa výkresov zákazníka.

Prečo záleží na presnosti vo výkone automobilovej rozvodovej kladky?

Presnosť je jedným z najdôležitejších faktorov pri kúpe automobilovej rozvodovej kladky, pretože aj malá rozmerová odchýlka môže ovplyvniť záber remeňa, vibrácie, hluk a životnosť.

Napríklad spoločnosť HAWEN špecifikuje presnosť obrábania rozvodových remeníc pre automobily≤0,05 mmpre jeho uvedenú konfiguráciu produktu. Jeho technické normy sa ďalej zameriavajú na toleranciu vnútorného otvoru ≤0,03 mm, uhol profilu zubov ±0,5°, hádzanie profilu zubov ≤0,10 mm a kolmosť čela ≤0,01 mm.

Pre výrobcov automobilových komponentov by sa preto presnosť mala hodnotiť ako úplná výrobná schopnosť, a nie ako špecifikácia jedného rozmeru.

Aké kľúčové špecifikácie by mali kupujúci hodnotiť?

Pri získavaní automobilovej rozvodovej remenice by kupujúci mali zhodnotiť celú technickú špecifikáciu a nezameriavať sa iba na vonkajšie rozmery.

• Materiál:Potvrďte kvalitu ocele alebo zliatiny a či zodpovedá požadovanému mechanickému zaťaženiu.
• Rozmery:Skontrolujte vonkajší priemer, šírku, priemer otvoru, geometriu zubov a montážnu konfiguráciu.
• Tolerancia obrábania:Skontrolujte toleranciu otvoru, hádzanie, kolmosť a presnosť profilu zubov.
• Povrchová úprava:Vyberte elektroforézu, zinkovanie, niklovanie, čierny oxid alebo inú vhodnú úpravu podľa pracovného prostredia.
• Dynamický výkon:Zvážte požiadavky na vibrácie, hluk, rýchlosť otáčania a vyváženie.
• Prispôsobenie:Overte, či výrobca môže pracovať z výkresov, vzoriek alebo špecifikácií špecifických pre aplikáciu.
• Kontrola kvality:Opýtajte sa na online kontrolu, výstupnú kontrolu, sledovateľnosť a konzistentnosť výroby.

Spoľahlivý dodávateľ by mal byť tiež schopný vysvetliť, ako sa kontroluje každá špecifikácia počas obrábania a kontroly, namiesto toho, aby jednoducho poskytoval konečný rozmerový list.

Aké materiály sú vhodné pre automobilové rozvodové kladky?

Výber materiálu priamo ovplyvňuje pevnosť, opracovateľnosť, odolnosť proti opotrebovaniu, hmotnosť a dlhodobú životnosť. Používa sa automobilová rozvodová kladka HAWEN45# uhlíková oceľ, stredne uhlíková konštrukčná oceľ bežne vyberaná, keď sa vyžaduje rovnováha medzi pevnosťou a obrobiteľnosťou.

Podľa technických informácií spoločnosti HAWEN má uhlíková oceľ 45# hustotu približne 7,85 g/cm³, pevnosť v ťahu aspoň 600 MPa, medzu klzu aspoň 355 MPa, predĺženie aspoň 16 % a zmenšenie plochy aspoň o 40 %. Jeho mechanické vlastnosti je možné optimalizovať aj vhodnými procesmi tepelného spracovania.

Najlepší materiál závisí od zaťaženia, rýchlosti otáčania, prevádzkovej teploty, vplyvu prostredia, objemu výroby a konštrukcie systému zákazníka.

Ako sa vyrába automobilová rozvodová kladka?

Vysokovýkonné remenice vyžadujú viac ako bežné sústruženie alebo frézovanie. Výrobný proces musí kontrolovať konzistenciu materiálu, geometriu zubov, presnosť vŕtania, stav povrchu a konečnú kontrolu.

1. Príprava materiálu:Surovina sa vyberá a kontroluje podľa požadovanej špecifikácie.
2. Presné obrábanie:CNC a ďalšie vysoko presné zariadenia sa používajú na vytváranie kritických rozmerov.
3. Spracovanie profilu zubov:Zuby remenice sú vyrábané podľa požadovaného profilu remeňa a rozmerových tolerancií.
4. Povrchová úprava:Elektroforéza alebo iné úpravy môžu zlepšiť odolnosť proti korózii a trvanlivosť povrchu.
5. Online kontrola:Počas výroby sa monitorujú kritické výrobné parametre, aby sa znížili rozmerové odchýlky.
6. Záverečná kontrola:Hotové komponenty prechádzajú pred odoslaním výstupnou kontrolou.

HAWEN uvádza vysoko automatizovanú výrobnú platformu s viacerými automatizovanými výrobnými linkami, online kontrolnými systémami a 100% výstupnou kontrolou. Jeho hlásený výťažok výroby je 99,995 %, pričom spoločnosť uvádza, že kritické tolerancie vnútorného otvoru možno na jej širšej automatizovanej výrobnej platforme udržiavať na úrovni ≤ 0,005 mm.

Kde sa používajú automobilové rozvodové kladky?

Primárnou hodnotou rozvodovej kladky je jej schopnosť prenášať pohyb prostredníctvom pozitívneho záberu zubov. Vďaka tomu je vhodný pre systémy, kde je synchronizovaný prenos dôležitejší ako jednoduchý prenos sily na základe trenia.

Automobilové aplikácie môžu zahŕňať remeňom poháňané systémy spojené s:

• Automobilové generátory
• Prevodové systémy automobilových motorov
• Zostavy remeňovej prevodovky súvisiace s motorom
• Klimatizačné kompresorové systémy
• Ďalšie presné automobilové komponenty poháňané remeňom

Okrem automobilových aplikácií je možné presné časovacie kladky použiť aj v testovacích zariadeniach 3C, polovodičových zariadeniach, CNC strojoch, tlačiarenských zariadeniach, textilných strojoch a automatizovaných výrobných systémoch.

Prečo si vybrať HAWEN pre výrobu automobilových rozvodových remeníc?

Pre výrobcov OEM a priemyselných nákupcov výberVýrobca automobilovej rozvodovej kladkyby malo zahŕňať viac ako len porovnávanie jednotkových cien. Inžinierske schopnosti, výrobná kapacita, zabezpečenie kvality, prispôsobenie a stabilita dodávky môžu mať významný vplyv na celkové obstarávacie náklady.

Schopnosť inžinierstva a prispôsobenia

HAWEN má viac ako 20 rokov skúseností v oblasti výskumu a vývoja a výroby rozvodových kladiek a od roku 2005 vyrába rozvodové kladky pre automobilový priemysel, domáce spotrebiče, AGV a iné aplikácie. Spoločnosť podporuje prispôsobené a špeciálne tvarované návrhy na základe výkresov zákazníkov a požiadaviek aplikácie.

Automatizovaná výroba a riadenie kvality

HAWEN kombinuje automatizované výrobné zariadenie s online kontrolou na zlepšenie konzistencie šarží. Jeho výrobný prístup sa zameriava na kontrolu kritických rozmerov a zníženie variability spôsobenej manuálnymi operáciami.

Súlad so životným prostredím a kvalitou

Spoločnosť uvádza, že jej produkty sú v súlade s RoHS, REACH a ďalšími medzinárodnými environmentálnymi požiadavkami. HAWEN tiež uvádza certifikácie systému kvality ISO9001 a IATF16949, ktoré poskytujú dodatočnú podporu pre riadenie kvality orientované na automobilový priemysel a sledovateľnosť.

Flexibilná výrobná kapacita

HAWEN uvádza celkovú mesačnú kapacitu približne 5 miliónov jednotiek, s aktuálnymi mesačnými zásielkami okolo 3 – 4 miliónov jednotiek a flexibilnou kapacitou 40 % – 60 %. Takáto kapacitná flexibilita môže byť cenná pre zákazníkov, ktorí prechádzajú od vývoja prototypov k stabilnej hromadnej výrobe.

Ako by si mali kupujúci vybrať správnu automobilovú rozvodovú kladku?

Praktický proces získavania zdrojov by mal prepojiť špecifikáciu remenice so skutočným prevodovým systémom. Pred zadaním objednávky by kupujúci mali potvrdiť nasledovné:

• Typ ozubeného remeňa a profil zubov
• Požadovaný priemer a šírka kladky
• Priemer hriadeľa a konfigurácia otvoru
• Požadovaný materiál a stav tepelného spracovania
• Rýchlosť otáčania a prenášané zaťaženie
• Prípustné hádzanie a kolmosť
• Požadovaná povrchová úprava a odolnosť proti korózii
• Očakávané servisné prostredie
• Ročný alebo mesačný objem nákupu
• Požiadavky na kreslenie, prototyp a hromadnú výrobu

Pre prispôsobené projekty automobilových rozvodových kladiek môže poskytnutie technického výkresu, špecifikácie remeňa, prevádzkových podmienok a očakávaného objemu výroby pomôcť výrobcovi presnejšie vyhodnotiť realizovateľnosť a obmedziť zbytočné konštrukčné zmeny.

Pre kupujúcich, ktorí hľadajú avlastná automobilová rozvodová kladka, HAWEN ponúka prispôsobenie na základe výkresov a inžiniersku podporu orientovanú na aplikácie.

Často kladené otázky o automobilových rozvodových kladkách

Čo robí automobilová rozvodová kladka?

Automobilová rozvodová kladka prenáša rotačnú silu prostredníctvom ozubeného záberu s rozvodovým remeňom. Tento pozitívny záber pomáha udržiavať stabilný prevodový pomer a synchronizovaný pohyb.

Aký materiál používa HAWEN na svoju automobilovú rozvodovú kladku?

Uvedená automobilová rozvodová kladka HAWEN používa 45# uhlíkovú oceľ a má povrchovú úpravu elektroforézou. Špecifický materiál a spracovanie je možné prediskutovať podľa požiadaviek aplikácie a výkresu.

Dá sa automobilová rozvodová kladka prispôsobiť?

áno. HAWEN podporuje prispôsobenie podľa výkresov zákazníka a môže poskytnúť špeciálne tvarované návrhy na základe špecifických požiadaviek priemyselného systému.

Prečo je presnosť zubov remenice dôležitá?

Presná geometria zubov pomáha udržiavať správny záber medzi remenicou a rozvodovým remeňom. Nízka presnosť zubov môže prispieť k vibráciám, hluku, nerovnomernému opotrebovaniu a nestabilnému výkonu prevodovky.

Aké povrchové úpravy sú k dispozícii?

HAWEN používa elektroforézu pre uvedenú automobilovú rozvodovú kladku a uvádza, že iné úpravy, vrátane všeobecného galvanického pokovovania, galvanizácie a niklovania, môžu byť tiež prispôsobené požiadavkám zákazníka.

Záver

Vysoká kvalitaAutomobilová rozvodová kladkanie je len ozubené koleso; je to presná prevodová súčiastka, ktorá ovplyvňuje synchronizáciu, hluk, účinnosť, životnosť a celkovú spoľahlivosť systému. Pre OEM a obstarávacie tímy by mal ideálny čínsky výrobca alebo dodávateľ kombinovať presné obrábanie, vhodný výber materiálu, kontrolovanú povrchovú úpravu, automatizovanú kontrolu, možnosti prispôsobenia a stabilnú výrobnú kapacitu. S viac ako dvoma desaťročiami relevantných výrobných skúseností a inžinierskymi schopnosťami zameranými na aplikácie poskytuje HAWEN praktickú možnosť pre vývoj automobilových rozvodových kladiek a sériovú výrobu. Ak hodnotíte nový projekt, chcete si prezrieť výkres alebo potrebujete prispôsobené riešenie prevodovky,kontaktujte násprediskutovať vaše požiadavky s inžinierskym tímom HAWEN.
